今日は天気がわるいです(￣∇￣)
面材が終わって無いですが、構造金物取り付けします！

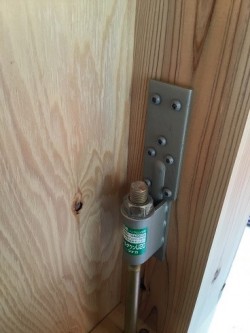

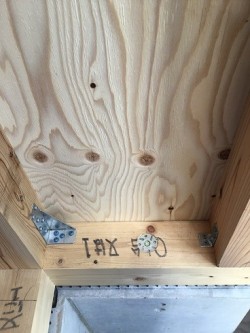

使う金物は筋交い金物、コンパクトコーナー、ホールダウン、ホールダウンコーナーです(
◠‿◠ )
それぞれ決められたビスを使わないと検査がでダメって言われます( ´ ▽ ` )
取り付ける位置も決められています( ´ ▽ `
)
図面で何度も確認しながら取り付けないといけません！

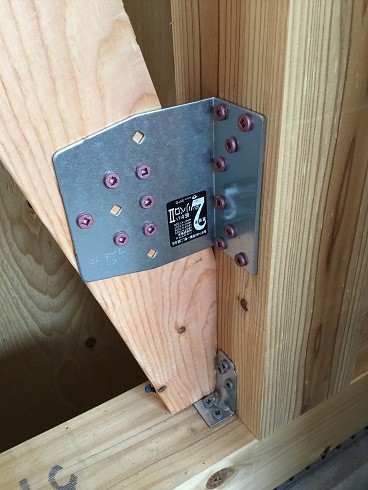

《筋交いプレート》
木製筋かいの横架材と柱の取り付けに用いる接合金物。
30mm×90mm以上の筋かいの接合と45mm×90mm以上の筋かいの2タイプがあります。
筋かいプレートは、スクリュー釘と角根平頭ボルトにて留め付けを行います。
また、筋かいプレートの同等認定として、
2倍筋交かい・2倍筋かいマルチ・ヘキサプレートなどのボックスタイプやプレートタイプがあります。
尚、筋かいプレートは、告示第1460号第1号の筋かい端部に用いる金物です。
木製筋かいの横架材と柱の取り付けに用いる接合金物。
30mm×90mm以上の筋かいの接合と45mm×90mm以上の筋かいの2タイプがあります。
筋かいプレートは、スクリュー釘と角根平頭ボルトにて留め付けを行います。
また、筋かいプレートの同等認定として、
2倍筋交かい・2倍筋かいマルチ・ヘキサプレートなどのボックスタイプやプレートタイプがあります。
尚、筋かいプレートは、告示第1460号第1号の筋かい端部に用いる金物です。
